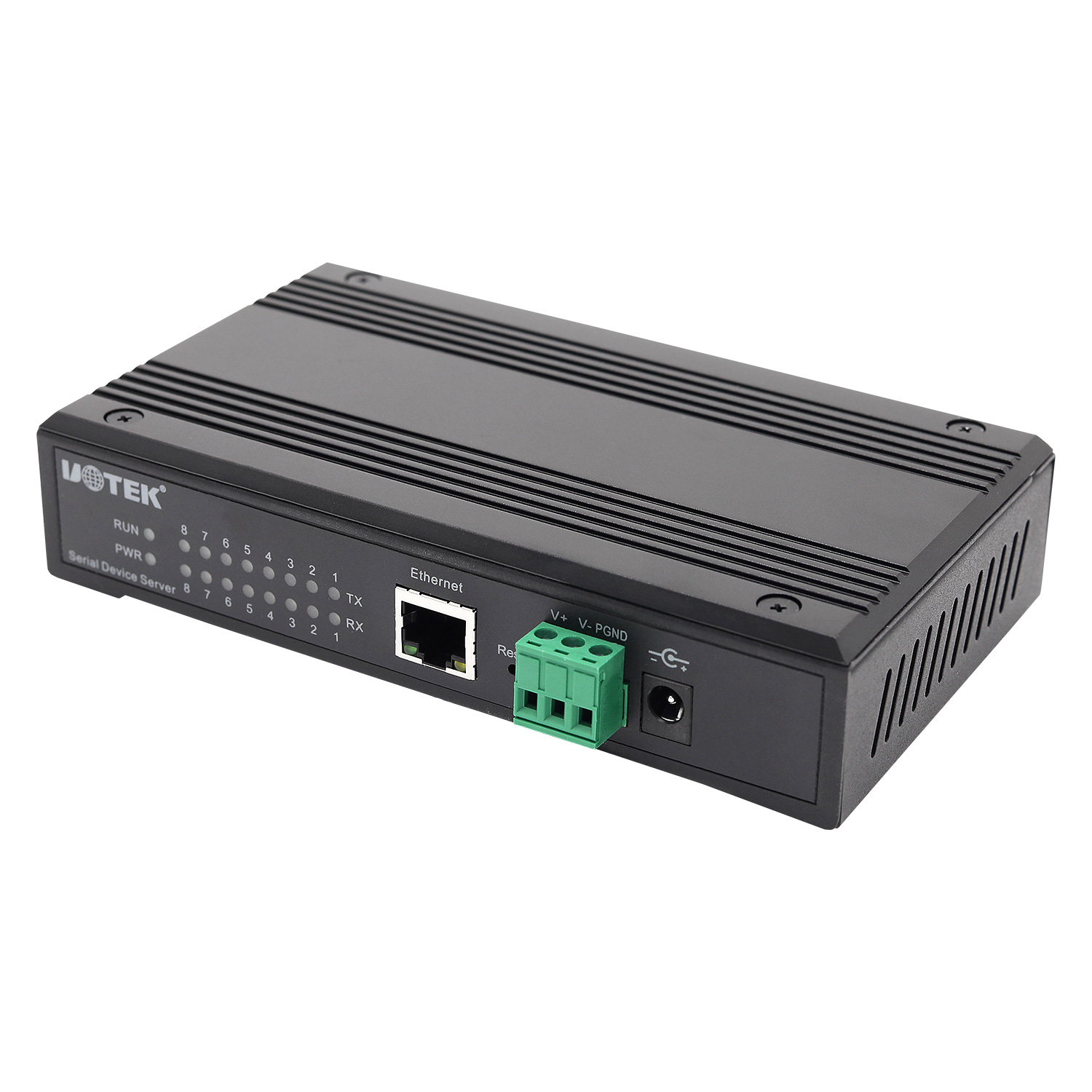

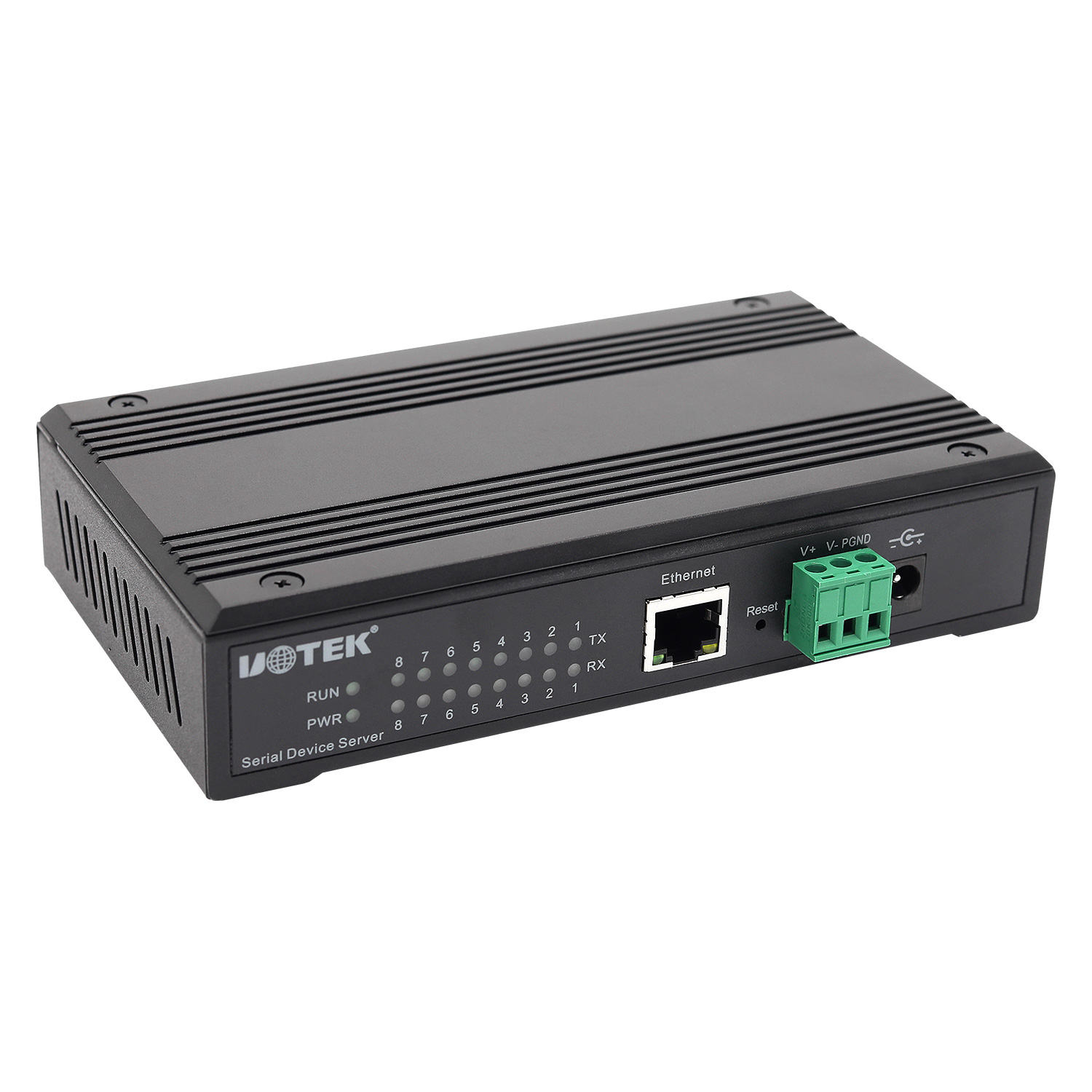

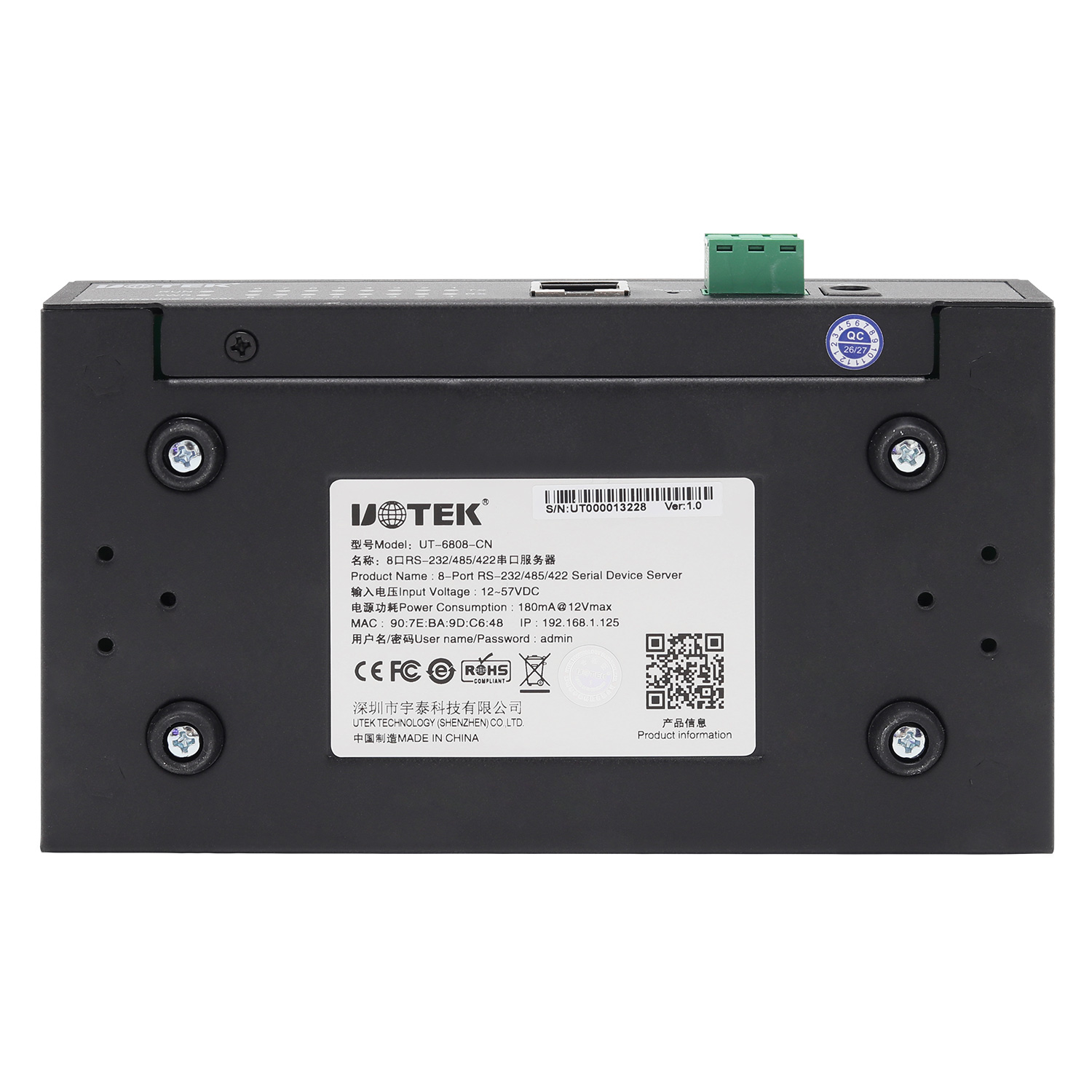

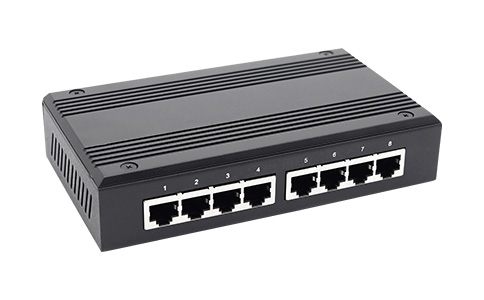

產品名稱:桌面式8口 RS232/485/422串口服務器
產品型號:UT-6808-CN
工作溫度:-40~85℃
防護等級:IP30防護等級
安裝方式:桌面式/壁掛式安裝
產品概述:
產品支持串行終端到TCP/IP之間數據轉換,內部集成TCP/IP協議棧,實現RS-R232/485/422串口與 TCP/IP網絡接口的數據雙向透明傳輸,使得串口設備能夠具備聯網功能。內部集成 ARP,IP,TCP, HTTP,ICMP,UDP,XMODEM等協議。所有程序提供中英文界面,有設置向導,易于操作。 廣泛用于工業控制,設備自動化,物聯網,環境監控,智能交通,動環監控等領域。
功能特性:
采用純國產高性能主控方案,主控頻率高達648Mhz,內存SDRAM 32M,16M flash存儲。
1個100/10Mbps自適應以太網口。
支持8路RS-232/485/422串口,實現遠程控制功能
支持Reset 鍵恢復出廠設置
支持外置看門狗
每路RS232串口提供5路信號,包括RXD, TXD, RTS, CTS, GND
每路RS485/RS422串口都提供T/R+,T/R-,R+,R-
支持自定義波特率
支持串口收發指示燈
支持MCP、VCOM虛擬串口
支持網口1.5KV隔離保護
支持串口數據到網絡透傳
支持MODBUS多主機多從機連接
支持Web配置(實時生效)和VistaComs 上位機工具配置
支持Web固件升級
產品參數:

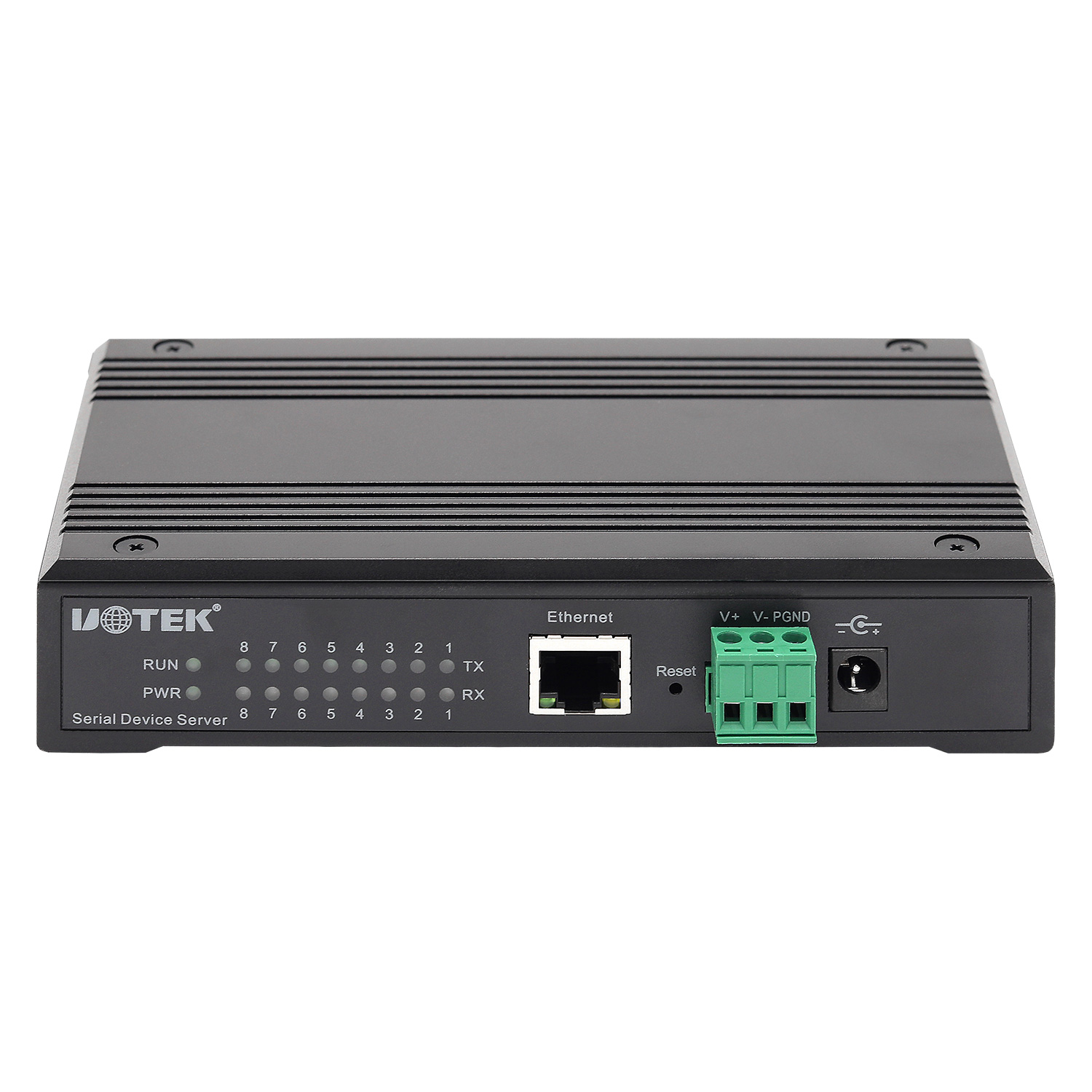

接口
電源接口:1×DC座子或3Pin 5.08端子,內置防反接
以太網接口:1×RJ45,1×10/100Base-T(x)

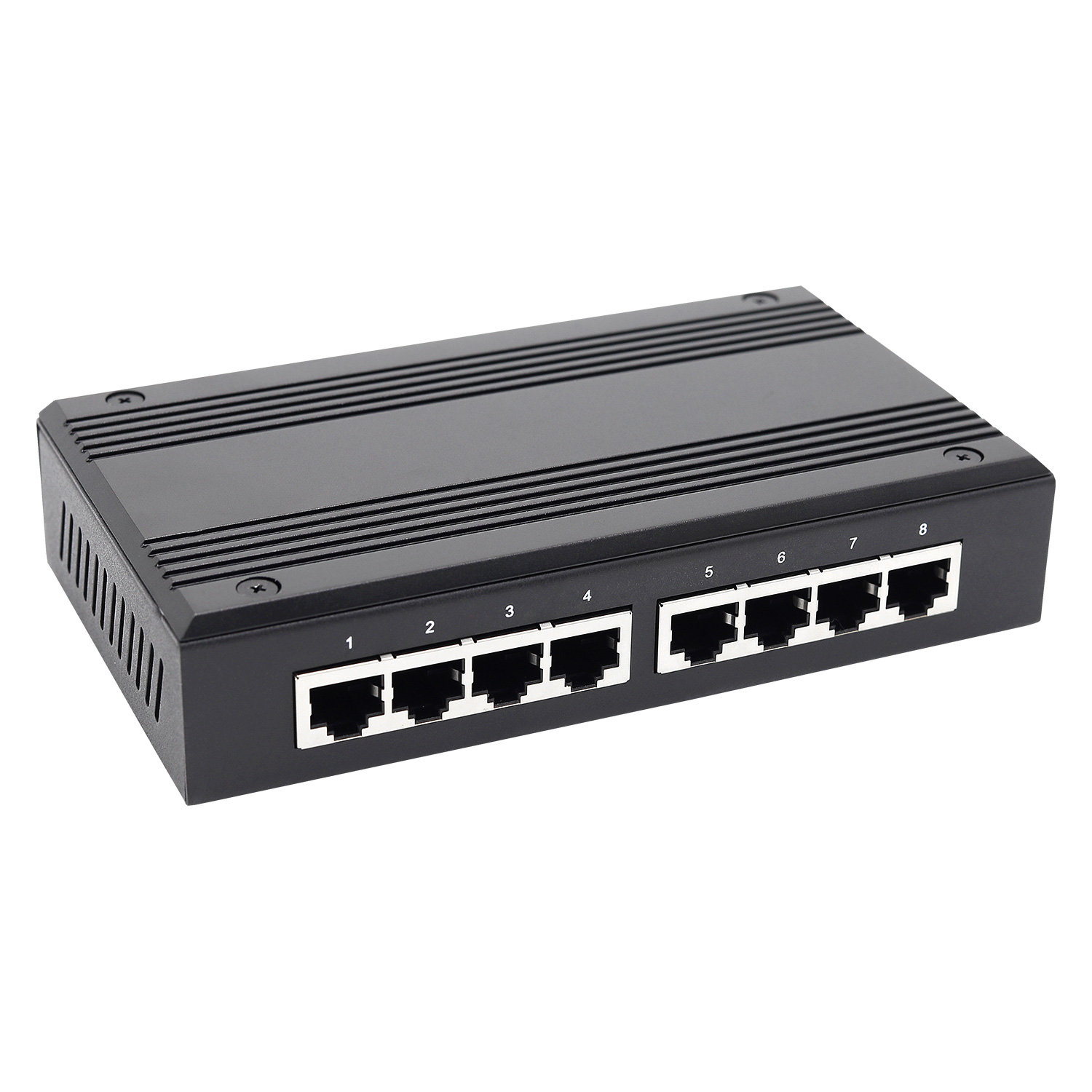

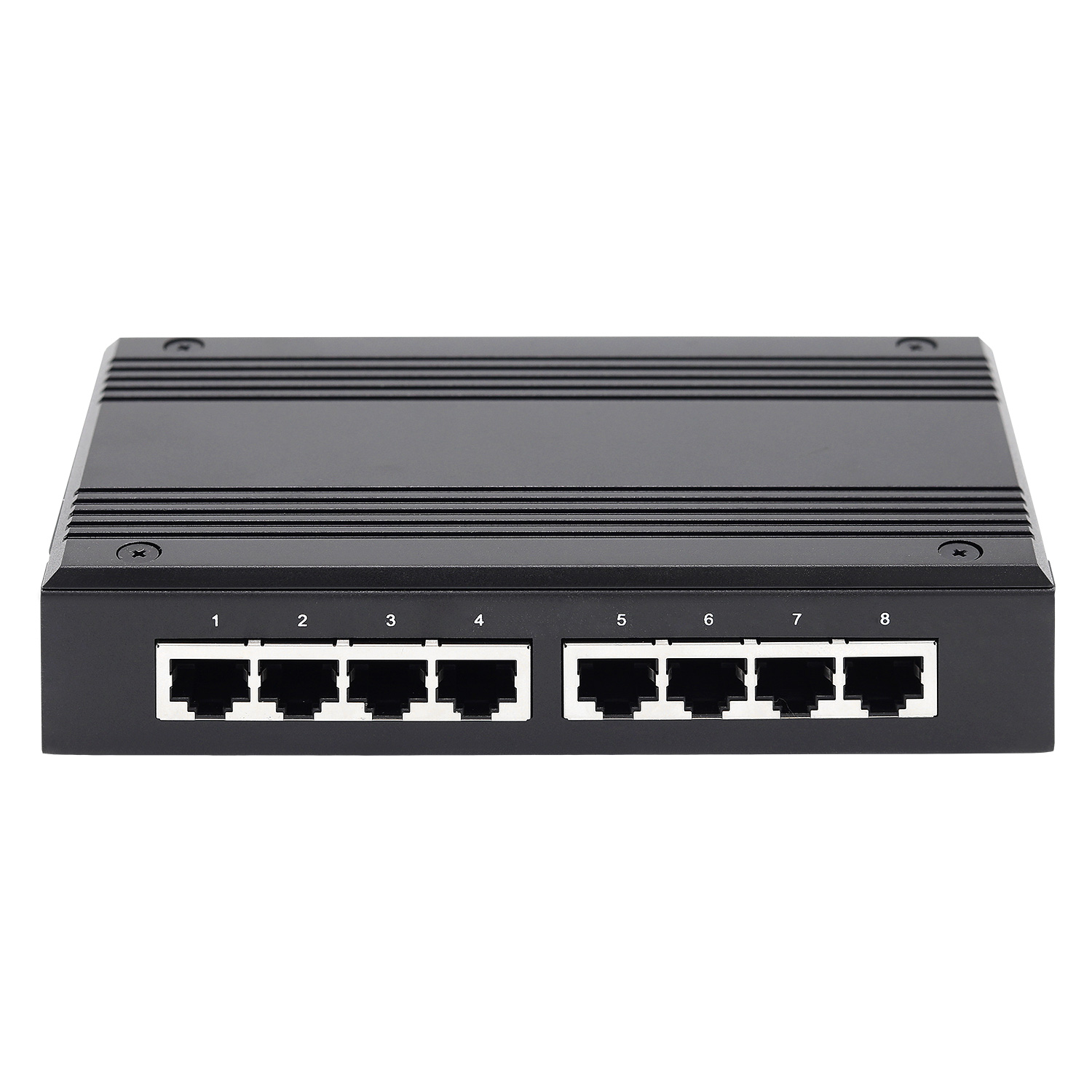

串行接口:8×RJ45,RS232/485/422三合一
LED指示燈: PWR電源指示燈,RUN運行指示燈,16個串口收發指示燈
按鍵:1個出廠復位按鍵RESET
電源需求
輸入電壓:12~57VDC
功耗
最大輸入功耗:2.2W
機械特性
外殼:IP30防護等級
重量:520g
安裝方式:桌面式/壁掛式安裝
尺寸(長×寬×高):135mm×100mm×49mm(不含安裝件)
傳輸距離
RS-232:15m
RS-485/422:1200m
工作環境
儲存溫度:-40~85℃
工作溫度:-40~85℃
相對濕度:5%~95% (無凝結)
支持協議
ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、MODBUS、XMODEM
工作模式
VCOM、MCP、TCP Server、TCP Client、UDP Client、、Modbus TCP Server、Modbus TCP Client
串口參數
接口類型:RS-232、RS-485、RS-422
波特率:300-921600bps
校驗位:None、Odd、Even、Mark、Space
數據位:7、8
停止位:1、2
認證標準
EMC:EN 55032/24
EMI:CISPR 32,FCC Part 15B Class A
EMS:IEC61000-4-2 ESD 接觸6KV,空氣8KV
IEC61000-4-3 RS 3V/m
IEC61000-4-4 EFT 電源2KV,信號1KV
IEC61000-4-5 Surge 電源2KV,信號0.5KV
IEC61000-4-6 CS 3V/m
